Description

مصفوفة ترانزستورات دارلينجتون ثمانية القنوات عالية الجودة، تأتي في عبوة دي آي بي ذات ثمانية عشر طرفا القياسية والمناسبة للوحات التجارب (Breadboards). تحتوي هذه الشريحة المتكاملة على ثمانية أزواج من ترانزستورات دارلينجتون ذات المجمع المفتوح (Open-Collector) مع ديودات حماية مدمجة للتعامل مع الأحمال الحثية. تتيح لك الشريحة التحكم بثمانية أحمال منفصلة بجهد يصل إلى خمسين فولت وتيار يصل إلى خمسمئة ملي أمبير لكل قناة مباشرة باستخدام تيارات تحكم ضعيفة جدا من مخارج الأردوينو والمتحكمات الدقيقة. تعتبر الحل العملي والأكثر ترتيبا لتشغيل الريليهات، المحركات الخطوية (Stepper Motors)، شاشات السبع قطع الكبيرة، وصمامات الملفات اللولبية دون فوضى الترانزستورات المنفردة.

__________________________________________________

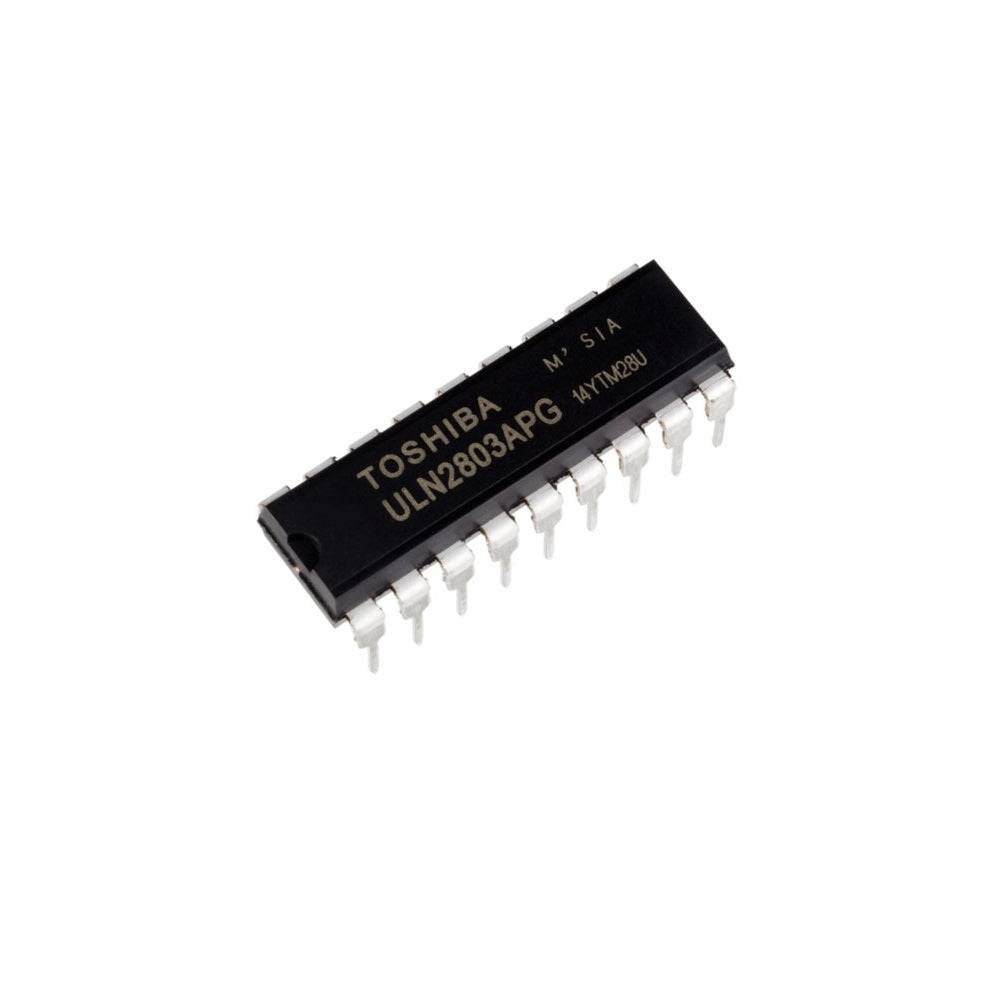

A high-voltage, high-current Darlington transistor array containing eight NPN Darlington pairs with common emitters and integral clamp diodes for switching inductive loads, globally known as ULN2803 (or ULN2803APG). Housed in a standard 18-pin DIP (Through-Hole) package, each channel is rated at 500mA and can withstand peak voltages up to 50V. It features side-by-side pin layouts (inputs opposite outputs) to simplify board layouts. This IC is the ultimate compact driver for interfacing low-level logic (like Arduino, Raspberry Pi, or TTL) with high-power peripherals including relays, stepper motors, solenoids, and high-power LED arrays.

__________________________________________________

المميزات الأساسية:
- النوع: مصفوفة ترانزستورات دارلينجتون ثنائية القطبية (8-Channel Darlington Array)
- العبوة: مخصصة للتجارب والثقوب (DIP-18 Through-Hole)
- أقصى جهد لكل قناة: خمسون فولت (50V)
- أقصى تيار لكل قناة: 500 مللي أمبير (500mA)
- الحماية: ديودات مدمجة لتصريف التيارات العكسية للأحمال الحثية (Freewheeling Diodes)
- الاستخدام الرئيسي: تشغيل الريليهات، محركات الـ Stepper، والتحكم بالأحمال عالية القدرة عبر المتحكمات

Specifications

• Weight: 200gr
• Usage: Indoor & outdoor

Pros and cons

• Sustainably produced
• Ideal for everyday use
• May discolor in direct sunlight
