الوصف الكامل للمشروع

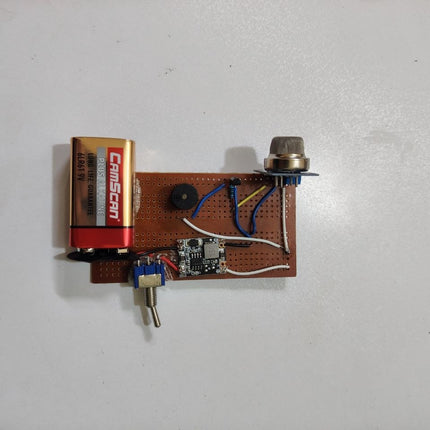

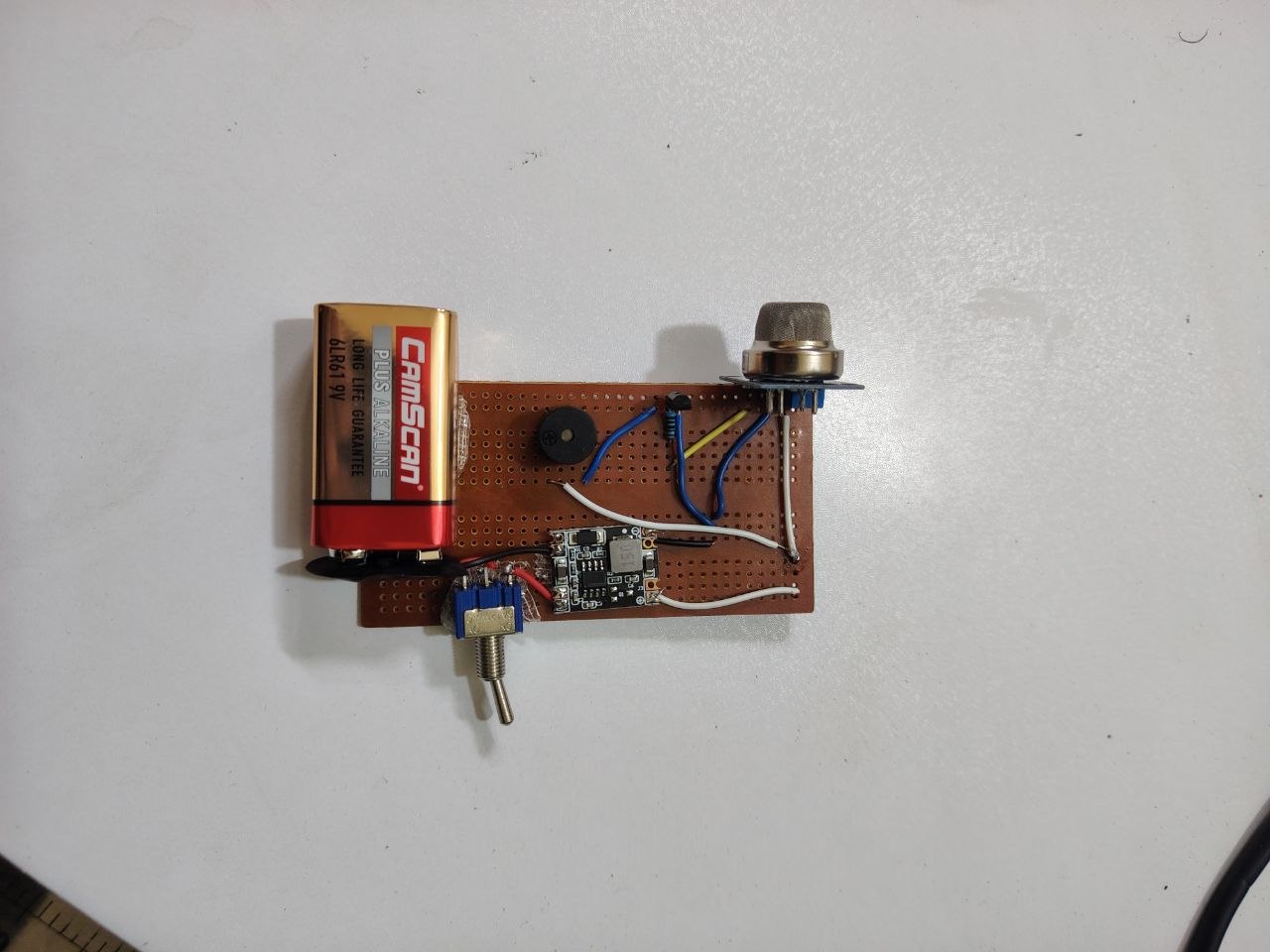

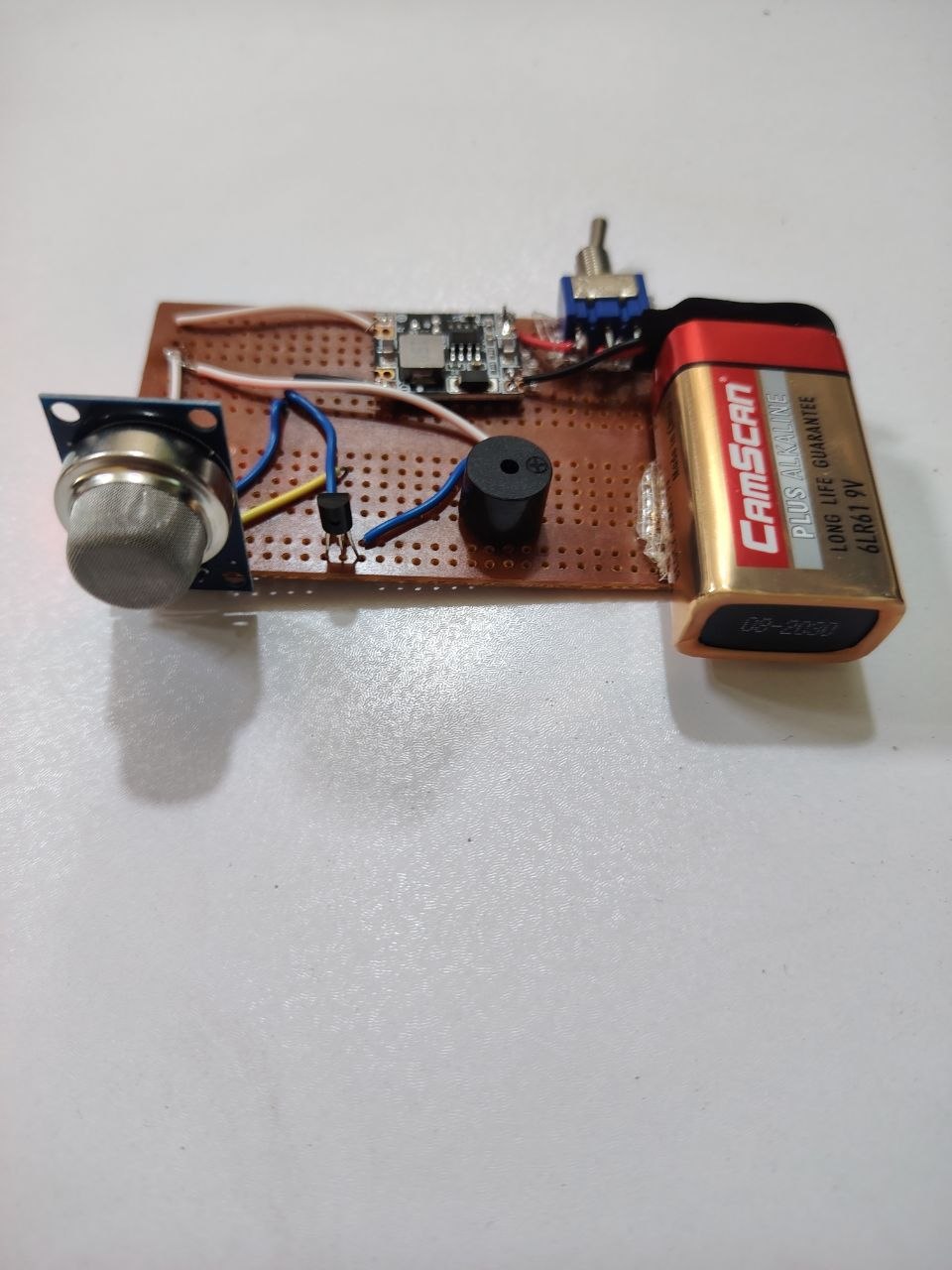

مشروع إلكتروني عملي وبسيط لتصنيع جهاز إنذار مبكر للغاز والدخان يهدف إلى تعزيز السلامة المنزلية. يتميز المشروع بعدم احتياجه لأي متحكمات برمجية (مثل الأردوينو)، مما يجعله سهل التنفيذ واقتصاديًا للمبتدئين في مجال الإلكترونيات.
مبدأ العمل:

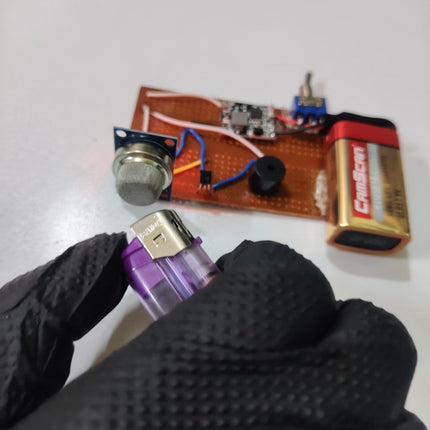

يعتمد الدائرة على حساس الغاز والدخان MQ-2 الذي يقوم بالكشف عن تسرب الغازات القابلة للاشتعال (مثل غاز الطهي/البوتان) أو تصاعد الدخان. عند استشعار الغاز، يرسل الحساس إشارة كهربائية إلى قاعدة الترانزستور BC547، والذي يعمل كمفتاح إلكتروني (Switch) لتمرير التيار وتشغيل البزر الصوتي (Buzzer) لإطلاق إنذار صوتي تنبيهي فوراً. يتم تزويد الدائرة بالطباقة عبر بطارية 9 فولتي لضمان العمل المستمر حتى عند انقطاع الكهرباء.
المكونات المستخدمة:
حساس الغاز والدخان (MQ-2 Gas Sensor Module)
ترانزستور (BC547 NPN Transistor)
طنان/بزر صوتي (Buzzer)
بطارية 9 فولت (9V Battery) مع مقبس توصيل
مفتاح تشغيل/إيقاف (Toggle Switch)
وحدة تنظيم/تخفيض جهد (Step-Down Module) لتغذية الحساس بجهد مناسب 5V
لوحة تجارب نحاسية (Veroboard) وأسلاك توصيل
Full Project Description

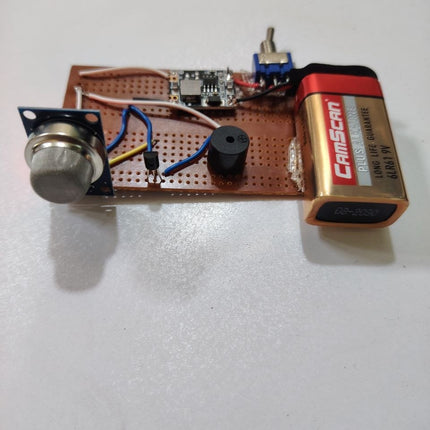

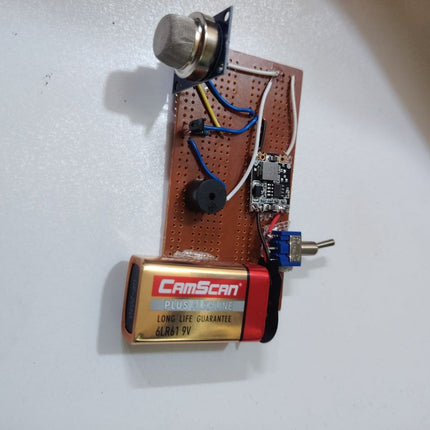

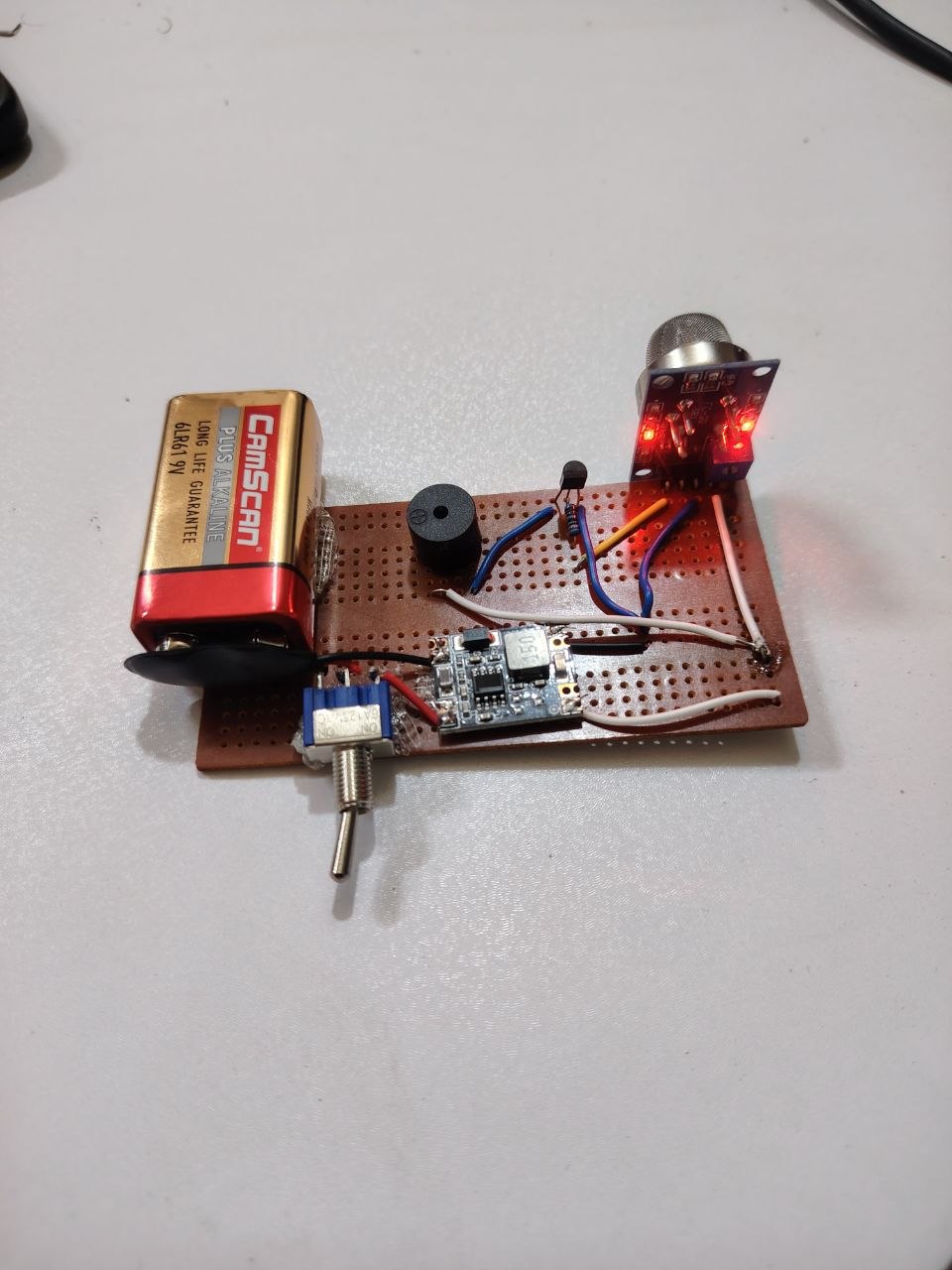

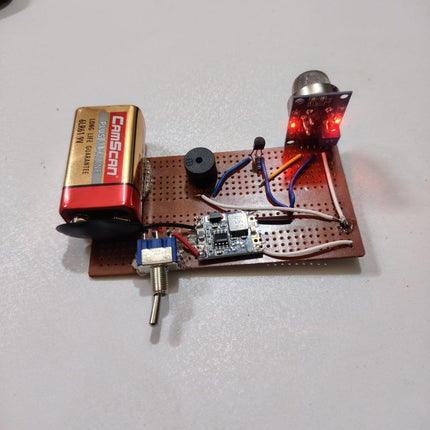

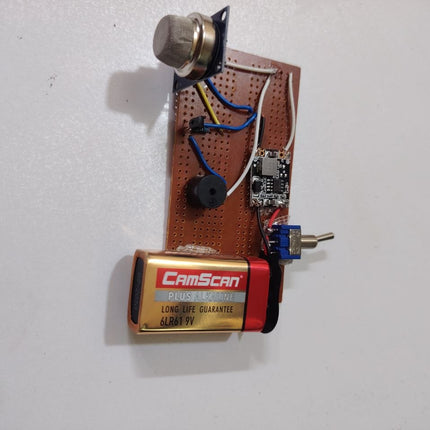

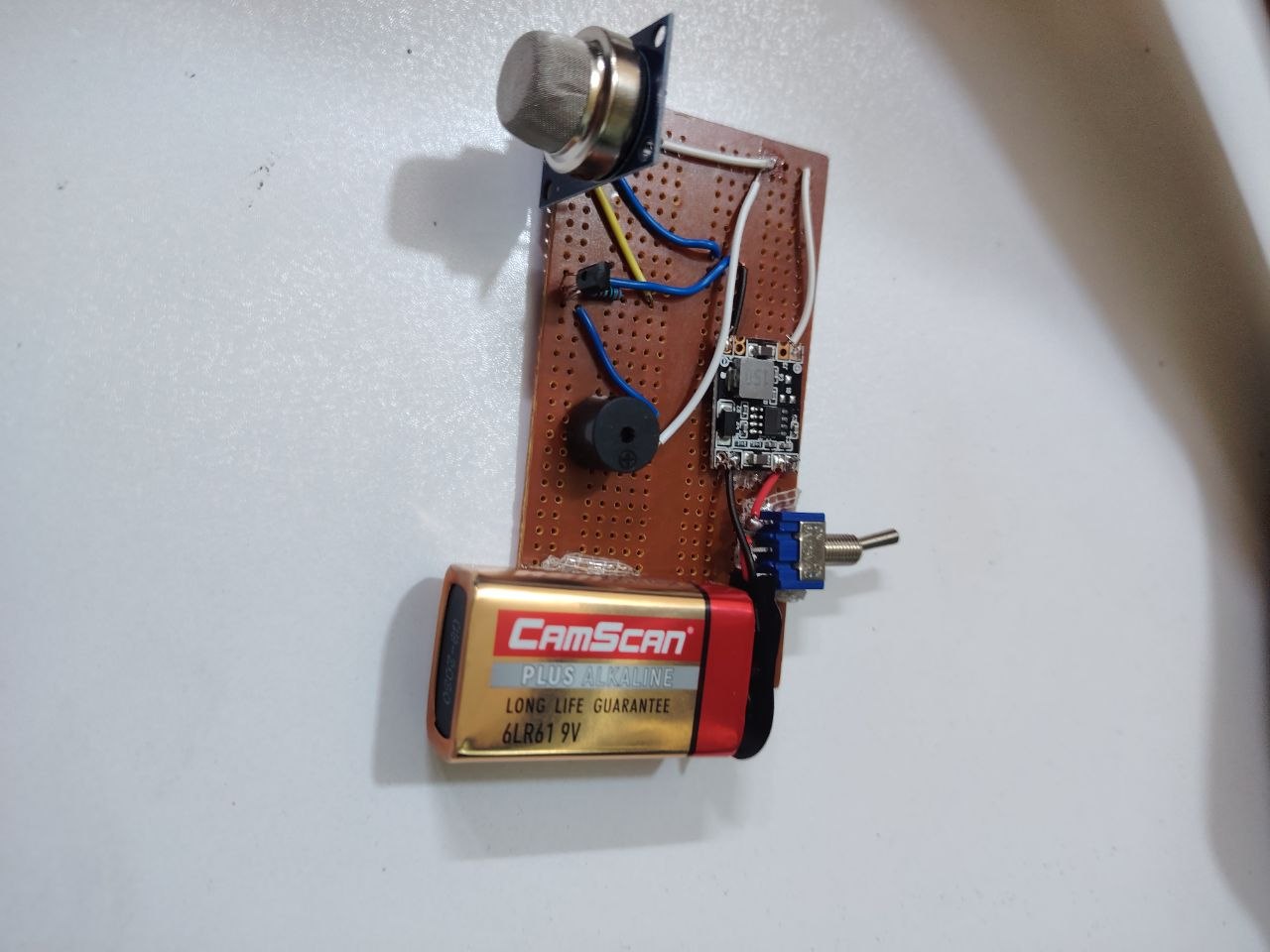

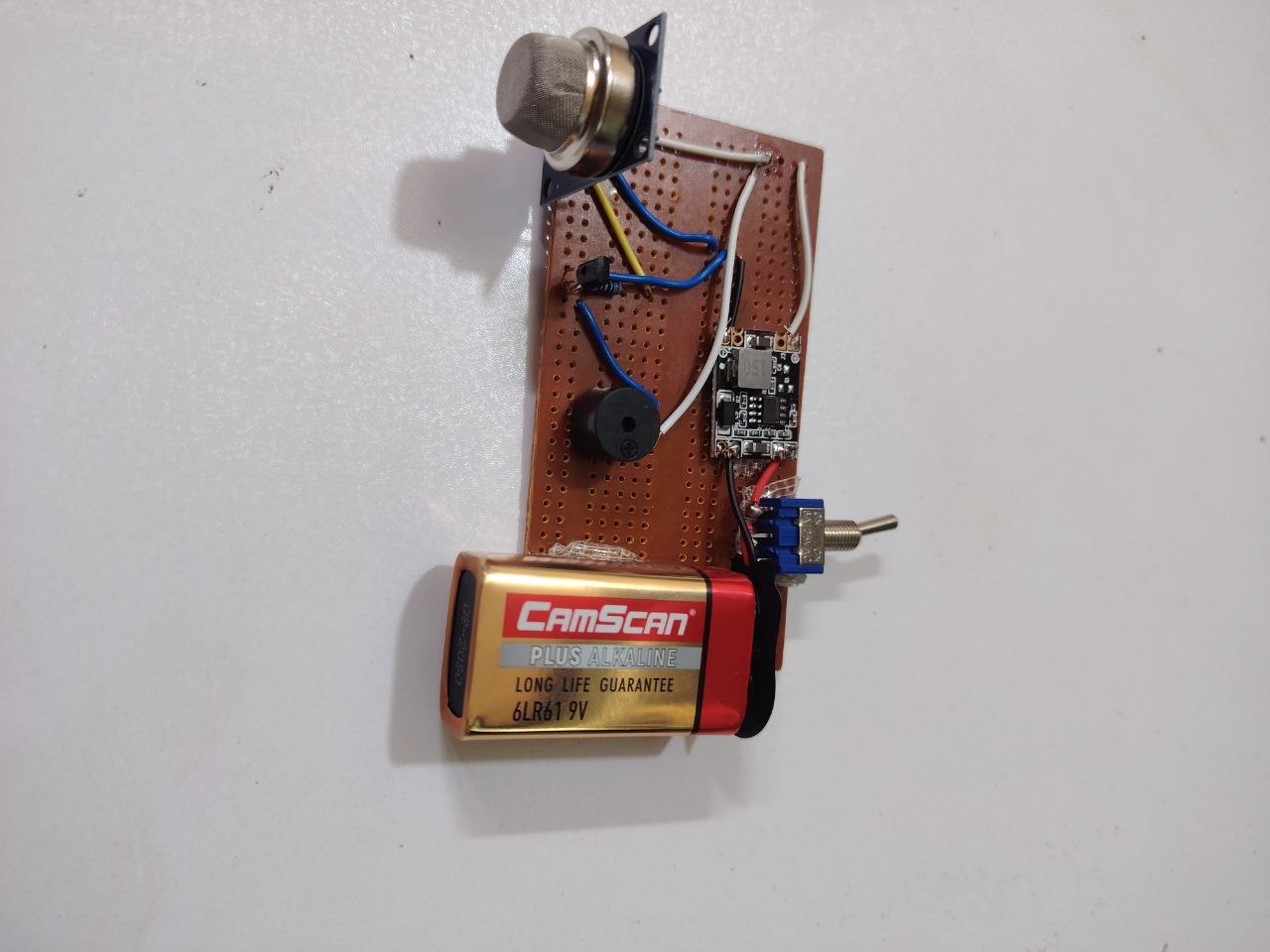

This is a practical and simple electronic project for building an early warning device for gas and smoke, designed to enhance home safety. The project is unique in that it doesn't require any microcontrollers (like Arduino), making it easy to implement and cost-effective for electronics beginners.
Operating Principle:

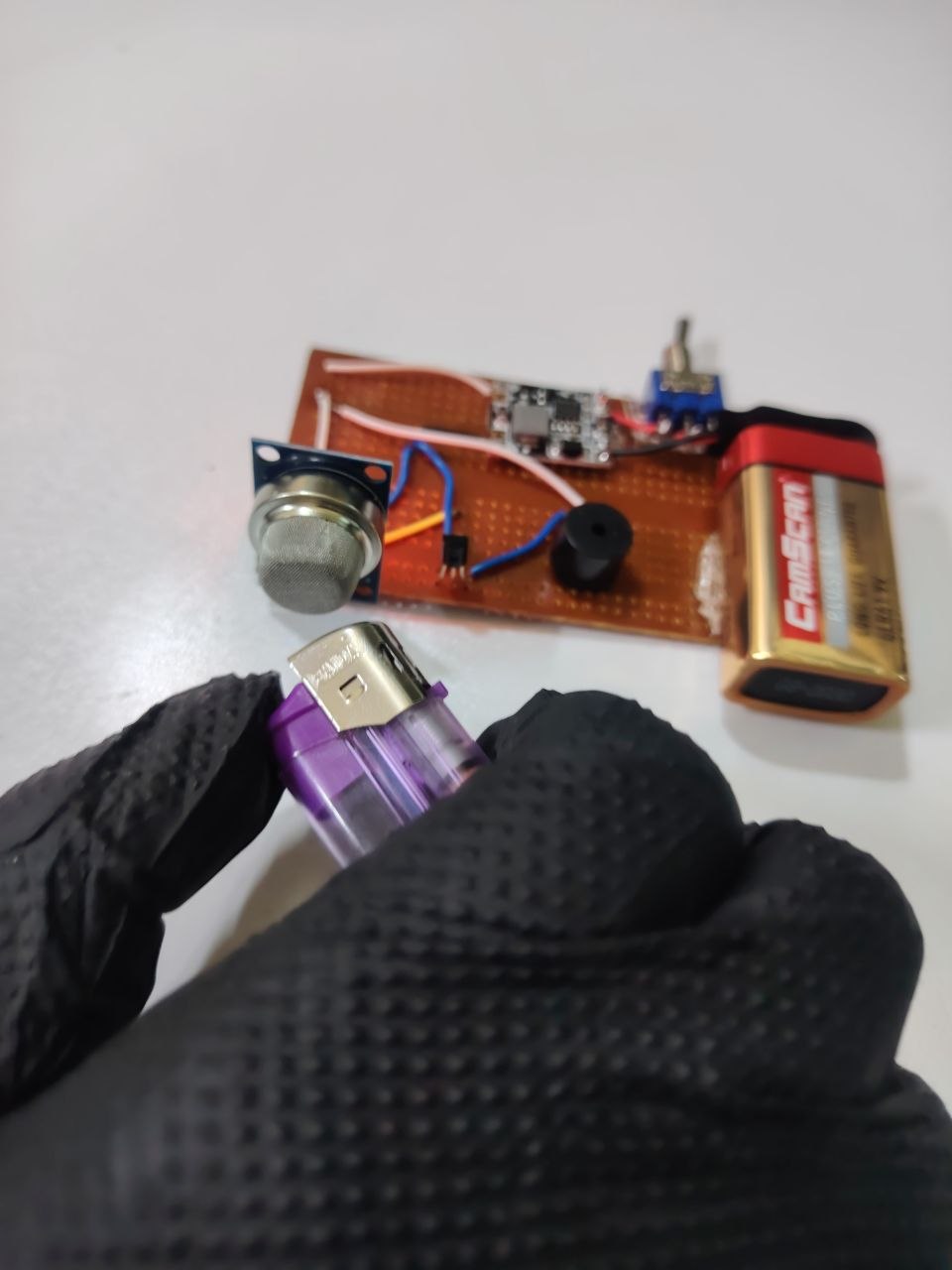

The circuit uses an MQ-2 gas and smoke sensor that detects leaks of flammable gases (such as cooking gas/butane) or the presence of smoke. Upon detecting gas, the sensor sends an electrical signal to the base of a BC547 transistor, which acts as an electronic switch to allow current to flow and activate the buzzer, triggering an immediate audible alarm. The circuit is powered by a 9-volt battery to ensure continuous operation even during power outages.
Components used:
Gas and smoke sensor (MQ-2 Gas Sensor Module)
Transistor (BC547 NPN Transistor)
Buzzer
9V battery with connector socket
Toggle switch
Step-down module to supply the sensor with a suitable 5V voltage
Copper breadboard and connecting wires
