Description

دارة متكاملة رقمية (آيسي) تعمل كمفسر تشفير وموزع بيانات من ثلاثة خطوط إلى ثمانية خطوط (3-to-8 Line Decoder / Demultiplexor)، تأتي في عبوة دي آي بي ذات ستة عشر طرفاً القياسية والمناسبة للوحات التجارب (Breadboards). تقوم هذه الشريحة باستلام مدخل رقمي ثنائي مكون من ثلاثة بتات، وتقوم بتفعيل مخرج واحد فقط من مخارجها الثمانية النشطة عند المستوى المنخفض (Active-Low) بناءً على قيمة المدخل. بفضل احتوائها على ثلاثة مداخل تفعيل مستقلة (Enable Inputs)، تسهل الشريحة عمليات التوسعة لبناء مفسرات تشفير أكبر دون الحاجة لبوابات خارجية إضافية. تعتبر هذه القطعة المكون الأكاديمي والعملي الأبرز لتطبيقات فك تشفير عناوين الذاكرة (Address Decoding)، اختيار الرقاقات (Chip Select)، وتوزيع البيانات في مختبرات المنطق الرقمي وهندسة الحاسبات.

__________________________________________________

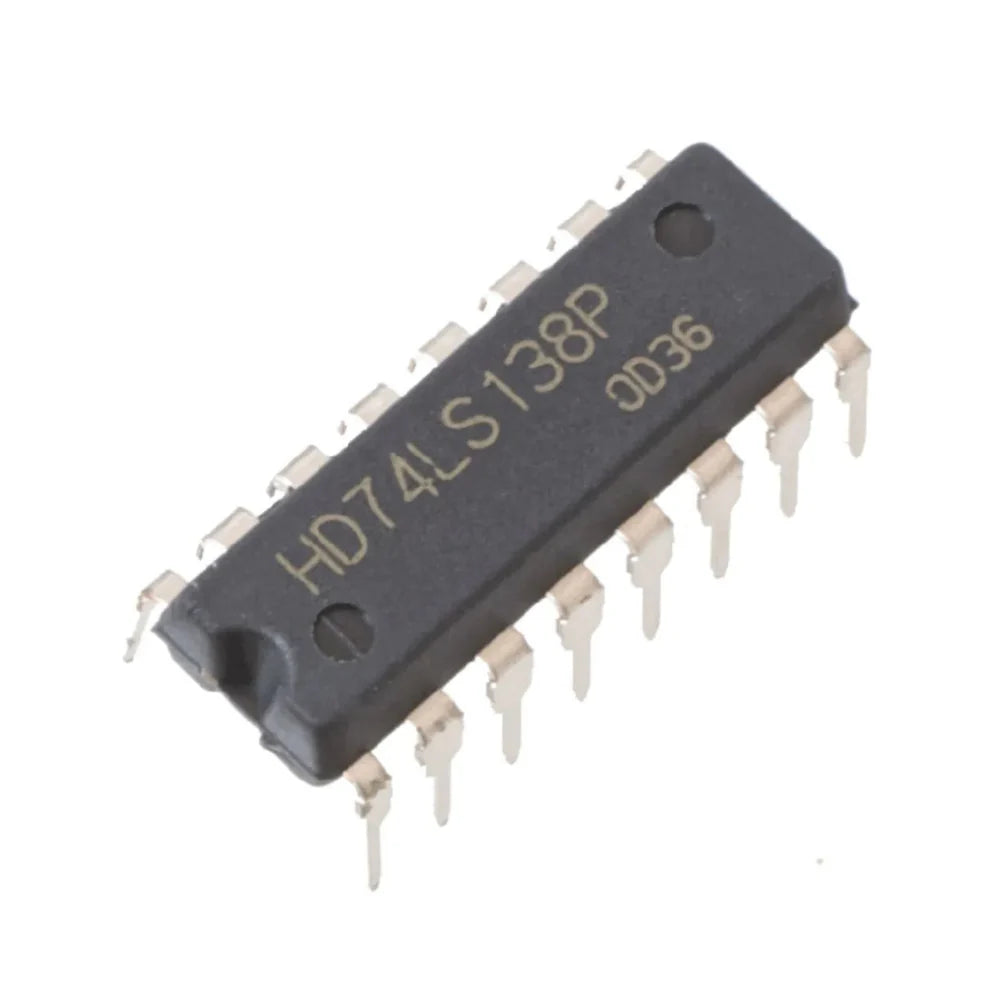

A high-speed Low-Power Schottky TTL integrated circuit designed as a 3-to-8 line decoder/demultiplexer, globally known as 74LS138 (or 74138), housed in a breadboard-friendly 16-pin DIP (Through-Hole) package. This logic IC decodes a 3-bit binary address input into one of eight active-low outputs (Y0-Y7). Featuring three gating/enable inputs (two active-low and one active-high), it drastically simplifies cascade expansion for larger decoders without requiring external logic. It is a fundamental educational and industrial component for memory address decoding, chip-select routing, data demultiplexing, and digital hardware design labs.

__________________________________________________

المميزات الأساسية:
- النوع: مفسر تشفير وموزع بيانات (3-to-8 Line Decoder / Demultiplexer)
- العبوة: مخصصة للتجارب والثقوب (DIP-16 Through-Hole)
- الجهد التشغيلي القياسي: 5 فولت (5V DC)
- المخارج والتحكم: مخارج نشطة عند الصفر (Active-Low Outputs) مع 3 مداخل تفعيل مستقلة
- الاستخدام الرئيسي: فك تشفير عناوين الذاكرة، اختيار الرقاقات النشطة، فرز البيانات، وتدريس تصميم المنطق الرقمي

Specifications

• Weight: 200gr
• Usage: Indoor & outdoor

Pros and cons

• Sustainably produced
• Ideal for everyday use
• May discolor in direct sunlight
