وەسف

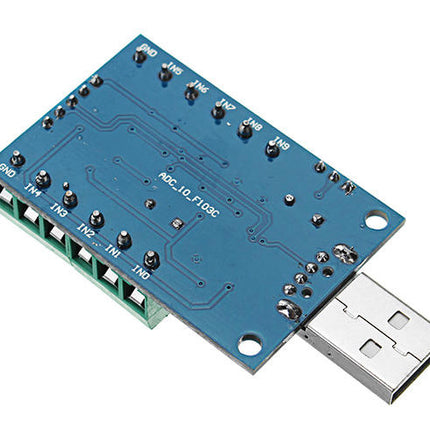

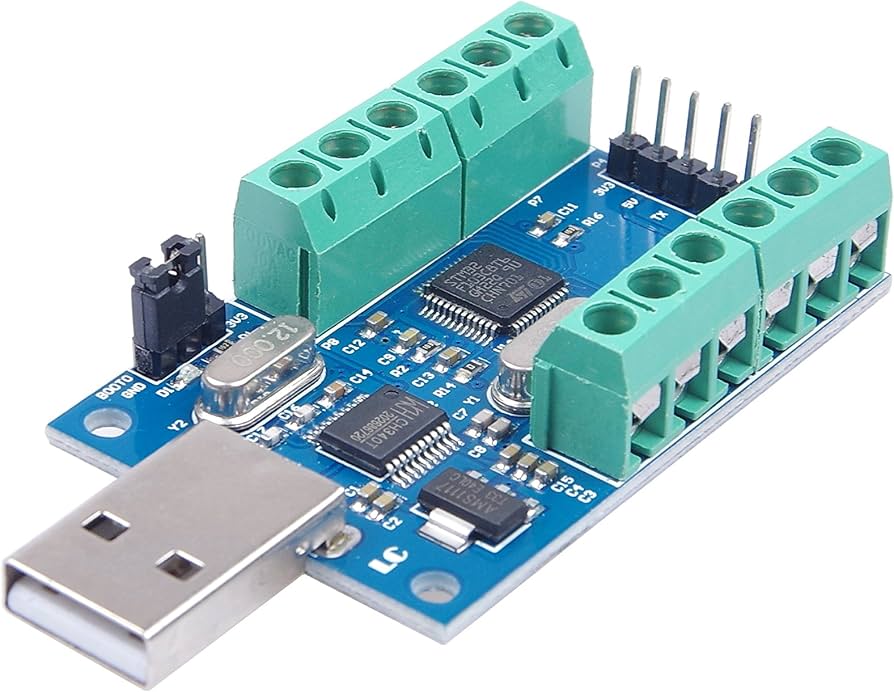

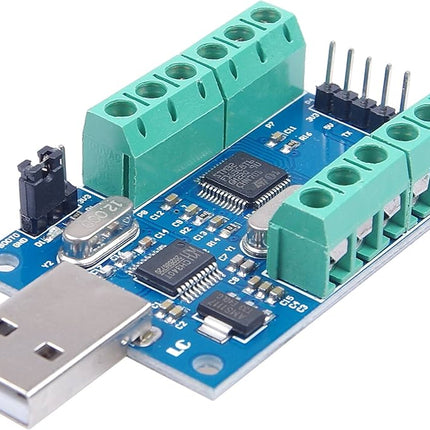

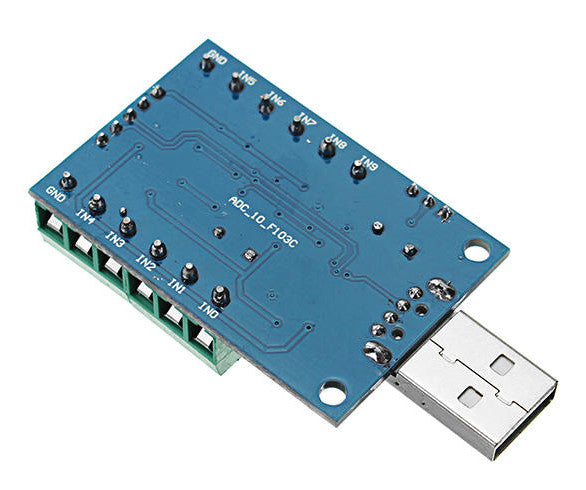

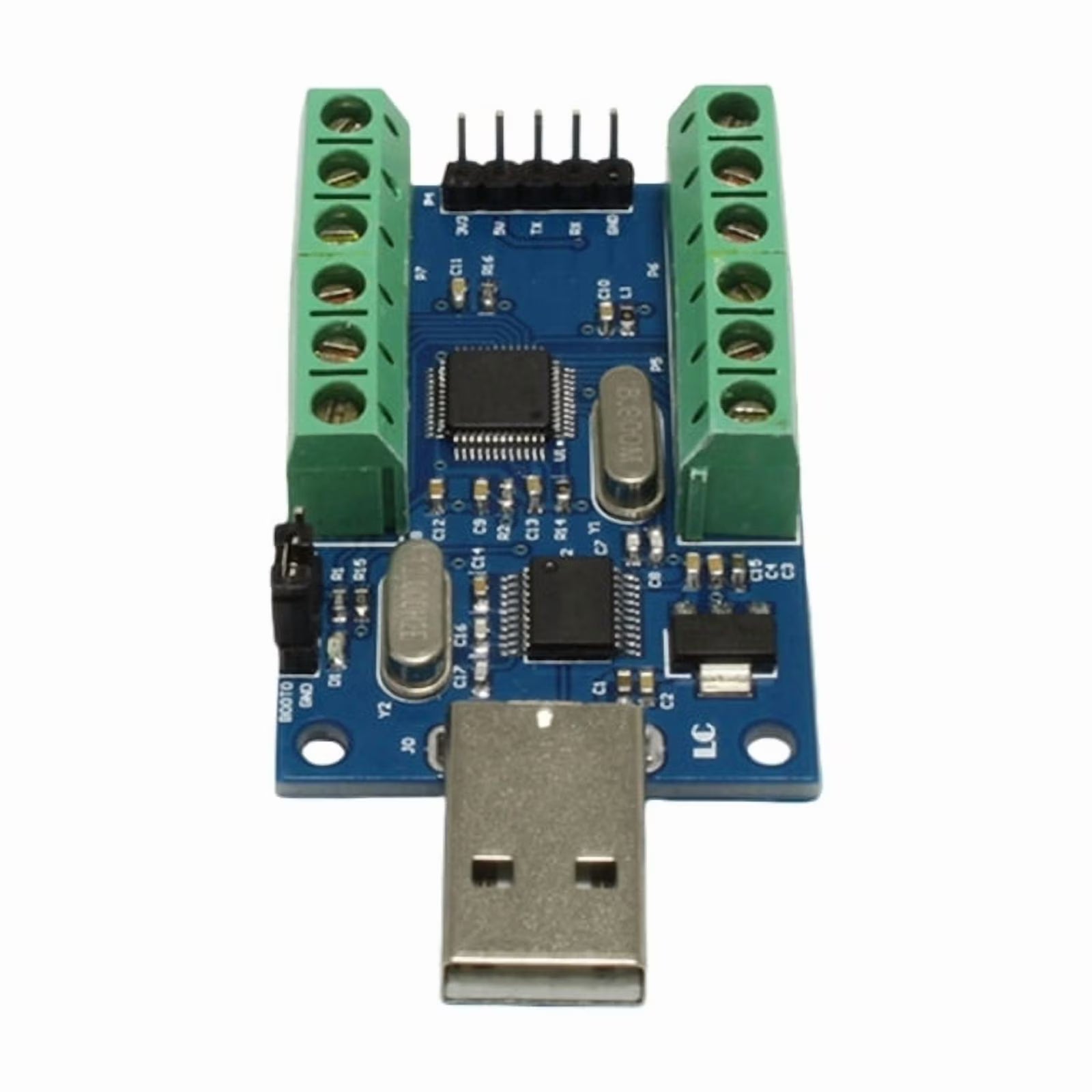

سیستەمی کۆکردنەوەی داتا بە کارایی بەرز بە 10 کەناڵ و پۆرتی USB مۆدیولێکی تاقیگەیی پێشکەوتووە کە بە شێوەیەک دیزاین کراوە تا ئیشاراەتە ئەنالۆگەکانی (Analog Signals) سێنسەرە جیاوازەکان بگرێت و بیانگۆڕێت بۆ داتای دیجیتاڵی ورد بە وردبینی چارەسەرکردنی بەرز تا 12-Bit، لەگەڵ توانای گواستنەوەی ڕاستەوخۆ بۆ کۆمپیوتەری کەسی.

ئەم مۆدیولە کە Benchmarkـی ئەندازیارییە لە سیستەمەکانی چاودێری پیشەسازی و شیکاری تاقیگەییدا، پشت بە پرۆسێسەرێکی ورد و بەهێز لە بنەماڵەی STM32 دەبەستێت بۆ بەڕێوەبردنی کارەکانی کۆکردنەوە و گۆڕینی ناوخۆیی (ADC) بە خێرایی و جێگیرییەکی زۆر. ئەم بۆردە 10 کەناڵی بەتاڵ دابین دەکات، کە ڕێگە بە ئەندازیاران و پەرەپێدەران دەدات لە هەمان کاتدا چاودێری و خوێندنەوەی 10 سێنسەری جیاواز بکەن (وەک سێنسەری گەرما، پەستان، شێ و ڤۆڵت). بەهۆی چیپی گۆڕینی پۆلێنی یەکخراو (USB-to-Serial TTL IC)، مۆدیولەکە ڕاستەوخۆ بە کۆمپیوتەر دەبەسترێتەوە لە ڕێگەی پۆرتی USB، کە لەوێدا دەتوانرێت داتا بە ئاسانی بخوێنرێتەوە و پیشان بدرێت لە ڕێگەی پڕۆگرامەکانی Serial Monitor یان سیستەمەکانی LabVIEW و MATLAB. ئەمە باشترین بژاردەی پیشەییە بۆ خوێندکارانی خوێندنی باڵا، ئەندازیارانی ئۆتۆماتیزە، و توێژەرانی STEM بۆ دروستکردنی کارتی پشکنینی تایبەت (Data Loggers) و سیستەمەکانی چاودێری دوور.

• پرۆسێسەر و کۆنترۆڵکەری ناوخۆیی: لەسەر بنەمای کۆنترۆڵکەرەکانی بنەماڵەی STM32 دروستکراوە بۆ دڵنیابوون لە چارەسەرکردنی ئیشاراەتەکان بە خێراییەکی زۆر.

• ژمارەی کەناڵەکانی چوونەژوورەوە: 10 کەناڵی بەتاڵ بۆ گرتنی ئیشاراەتە ئەنالۆگەکان (10 Channels Analog Inputs).

• وردبینی گۆڕین (ADC Resolution): وردبینی 12-Bit (ئاستەکانی بڕینی دیجیتاڵی زۆر ورد دابین دەکات کە لە 0 بۆ 4095 بەهای هێڵی دەست پێ دەکەن).

• ئینتەرفەیسی پەیوەندیکردن و بەستنەوە: پۆرتی USB یەکخراو بۆ بەستنەوەی ڕاستەوخۆ بە کۆمپیوتەر و دابینکردنی وزەی کارەبا (پێویستی بە سەرچاوەی کارەبای دەرەکی نییە).

• مەودای ڤۆڵتیەی چوونەژوورەوەی ئەنالۆگ: پشتگیری لە خوێندنەوەی ئاستەکانی ڤۆڵتیەی سەلامەت دەکات لە 0 بۆ 3.3V DC (مەودای پێوانەیی MCU).
