وەسف

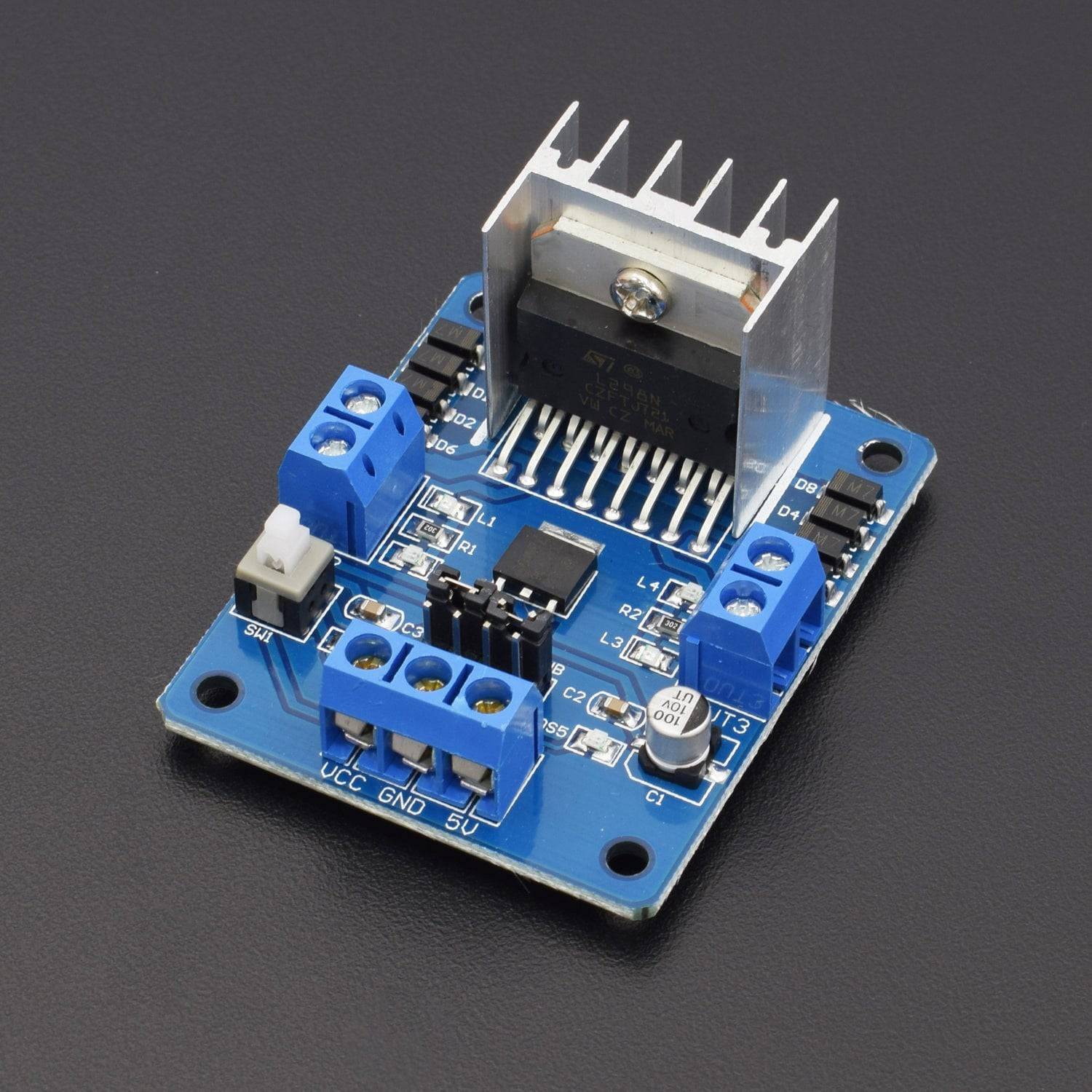

تەختەی کۆنترۆڵی پیشەگەری L298N بە توانای بەرز، بە ڕەنگی شین و دیار، پشت بە پردی $H$ دووانە (Dual H-Bridge) دەبەستێت بۆ کۆنترۆڵکردنی تەواو بەسەر ئاراستە و خێرایی دوو ماتۆڕی DC یان یەک ماتۆڕی ستێپەر بە کاراییەکی بەرز.

مۆدیولی بەناوبانگ و متمانەپێکراوی شۆفێری ماتۆڕ (Blue L298N Motor Driver)، کە بەتایبەتی دیزاین کراوە بۆ مامەڵەکردن لەگەڵ ئەو ڤۆڵتییە بەرزانەی کە بۆردەکانی مایکرۆکۆنترۆڵەر ناتوانن ڕاستەوخۆ دابینی بکەن. ئەم بۆردە خاڵێکی L298N ی ڕەسەنی تێدایە کە بە گەرمیداڕێژێکی ئالومنیۆمی پاک ئامادەکراوە بۆ بڵاوکردنەوەی گەرمی بە کارایی لە کاتی کارکردنی بەردەوامدا، ئەمەش دڵنیایی دەدات لە جێگیری کارایی و پاراستنی پێکهاتە ناوخۆییەکان لە بەرزبوونەوەی لەناکاوی پلەی گەرمی.

دیزاینە شینە نوێکراوەکە بە بوونی تێرمینالەکانی پچکۆڵە (Screw Terminals) ی پۆڵایین تایبەتمەندە بۆ دڵنیابوون لە بەستنێکی جێگیر و بەهێزی کێبڵەکانی وزە و ماتۆڕەکان و بەرگەگرتنی لەرینەوە میکانیکییەکان. ئەم مۆدیولە ڕێگەت پێدەدات دوو ماتۆڕی DC کۆنترۆڵ بکەیت بە ڤۆڵتەیەک تا 46 ڤۆڵت و تەزوویەکی بەردەوام تا 2 ئەمپێر بۆ هەر کەناڵێک (بە زۆرترین توانای)، لەگەڵ پشتگیری تەواو بۆ کۆنترۆڵکردنی خێرایی لە ڕێگەی نیشانەکانی مۆدێولکردنی پانی پەلە (PWM). هەروەها ئەم بۆردە ڕێکخەرێکی ڤۆڵتیەی ناوخۆیی 5 ڤۆڵتی (Onboard 5V Regulator) لەسەرە کە دەکرێت کارا بکرێت بۆ دابینکردنی وزەی ڕاستەوخۆ بۆ تەختەی ئاردوینوو لە پاتری ماتۆڕە سەرەکییەکانەوە. ئەم شۆفێرە بە پێکهاتەیەکی سەرەکی و ستانداردێک دادەنرێت بۆ خوێندکارانی ئەندازیاری و دروستکەرانی ڕۆبۆتەکان بۆ دروستکردنی ئۆتۆمبێلی زیرەکی ئاردوینوو، ڕۆبۆتەکانی شوێنکەوتەی هێڵ، قۆڵی ڕۆبۆتی میکانیکی، و پڕۆژەکانی چاپکەری سێ ڕەهەندی و ئۆتۆماتیککردنی DIY بە هاوکاری لەگەڵ تەختەکانی ئاردوینوو، ESP32، و ڕاسپێری پای.

High-Power Blue L298N Dual H-Bridge DC and Stepper Motor Driver Breakout Board Module (Premium Thermal-Shielded High-Current Robotics Actuator Controller).

Industrial-grade Blue L298N Dual H-Bridge Motor Driver Module, precision-engineered to deliver high-capacity current routing and bi-directional velocity control for inductive loads like DC motors and stepper motors. Architected around the ruggedized L298N driver IC paired with an oversized, high-surface-area integrated pure aluminium heatsink, this module suppresses critical thermal saturation thresholds, securing highly stable continuous operation under heavy mechanical friction loads.

The dynamic blue PCB layout standardizes heavy-duty, vibration-resistant industrial screw terminal blocks for secure, high-gauge power rail and motor lead integration. Driven by a flexible dual H-bridge topology, the hardware safely regulates independent motor rails up to 46V DC with a robust continuous current ceiling of 2A per channel. Fully compatible with pulse-width modulation (PWM) for granular speed control, it integrates a convenient onboard 5V linear regulator layout capable of stepping down motor input voltages to power logic rails on external microcontrollers. The absolute hardware benchmark standard for academic engineering laboratories and robotics makers fabricating autonomous multi-terrain smart rovers, CNC mechanical sub-systems, automated camera sliders, and complex robotic arms interfacing with Arduino, ESP32, and Raspberry Pi automation frameworks.

تایبەتمەندییە تەکنیکییە خێراکان:

• چیپی لێخوڕین: L298N ی ڕەسەن بە پردی $H$ دووانە (Dual H-Bridge).

• ڤۆڵتیەی کارپێکردنی ماتۆڕەکان: پشتگیری بوارێکی فراوان دەکات لە 5 ڤۆڵت تا 46 ڤۆڵتی بەردەوام (5V - 46V DC).

• چڕی کارەبا: پشتگیری تا 2 ئەمپێر بۆ هەر ماتۆڕێک دەکات (2A Max per channel) لەگەڵ پاراستنی گەرمی.

• کۆنترۆڵکردنی خێرایی و ئاراستە: پشتگیری تەواو بۆ نیشانەکانی PWM و کۆنترۆڵی دیجیتاڵی لە هەردوو ئاراستەدا (پێشەوە/دواوە).

• ڕێکخەری ڤۆڵتای بەناوخۆیی: ڕێکخەرێکی 5 ڤۆڵتی بەناوخۆیی تێدایە بۆ دابینکردنی وزەی تەختەکانی کۆنترۆڵی دەرەکی (دەتوانرێت لە ڕێگەی جەمپەرەوە جیا بکرێتەوە).

• بەکارهێنانەکان: ئۆتۆمبێلی ڕۆبۆتی زیرەک، ماتۆڕی ستێپەر، قۆڵی ڕۆبۆتی، و پڕۆژەکانی ئۆتۆماتیککردن بۆ ئاردوینوو.

تایبەتمەندییەکان

• کێش: ٢٠٠گم
• بەکار‌هێنان: ناوماڵ و دەرەوە

سوود و زیانەکان

• بە بەردەوامی بەرهەمدەهێنرێت، گونجاوە بۆ بەکارهێنانی ڕۆژانە
• لەوانەیە ڕەنگی بگۆڕێت بە تیشکی ڕاستەوخۆی خۆر
