دارة متكاملة رقمية (آيسي) تحتوي على قلابين مستقلين من النوع جي-كي (J-K Flip-Flops) يعملان بالتحفيز عند الحافة الهابطة لنبضة الساعة... زیاتر بخوێنەوە
1,000 IQD بێجگە لە باج
دارة متكاملة رقمية (آيسي) تحتوي على قلابين مستقلين من النوع جي-كي (J-K Flip-Flops) يعملان بالتحفيز عند الحافة الهابطة لنبضة الساعة (Negative-Edge-Triggered)، تأتي في عبوة دي آي بي ذات ستة عشر طرفا القياسية والمناسبة للوحات التجارب (Breadboards). يحتوي كل قلاب داخل الشريحة على مداخل ومخارج مستقلة، بالإضافة إلى دبابيس مخصصة للضبط المسبق (Preset) والتصفير المباشر (Clear) النشطة عند المستوى المنخفض، مما يتيح تحكما كاملا وفوريا في حالة المخرج بشكل منفصل عن نبضة الساعة. تمتاز هذه الشريحة بقدرتها الفريدة على العمل في وضع عكس الحالة (Toggle Mode) عند تفعيل مدخلي J و K معا، وهي المكون الأساسي والتعليمي الأبرز لبناء العدادات الرقمية المتزامنة، مقسمات التردد، ودوائر التحكم المتتابع في كليات الهندسة والمعاهد التقنية.
__________________________________________________

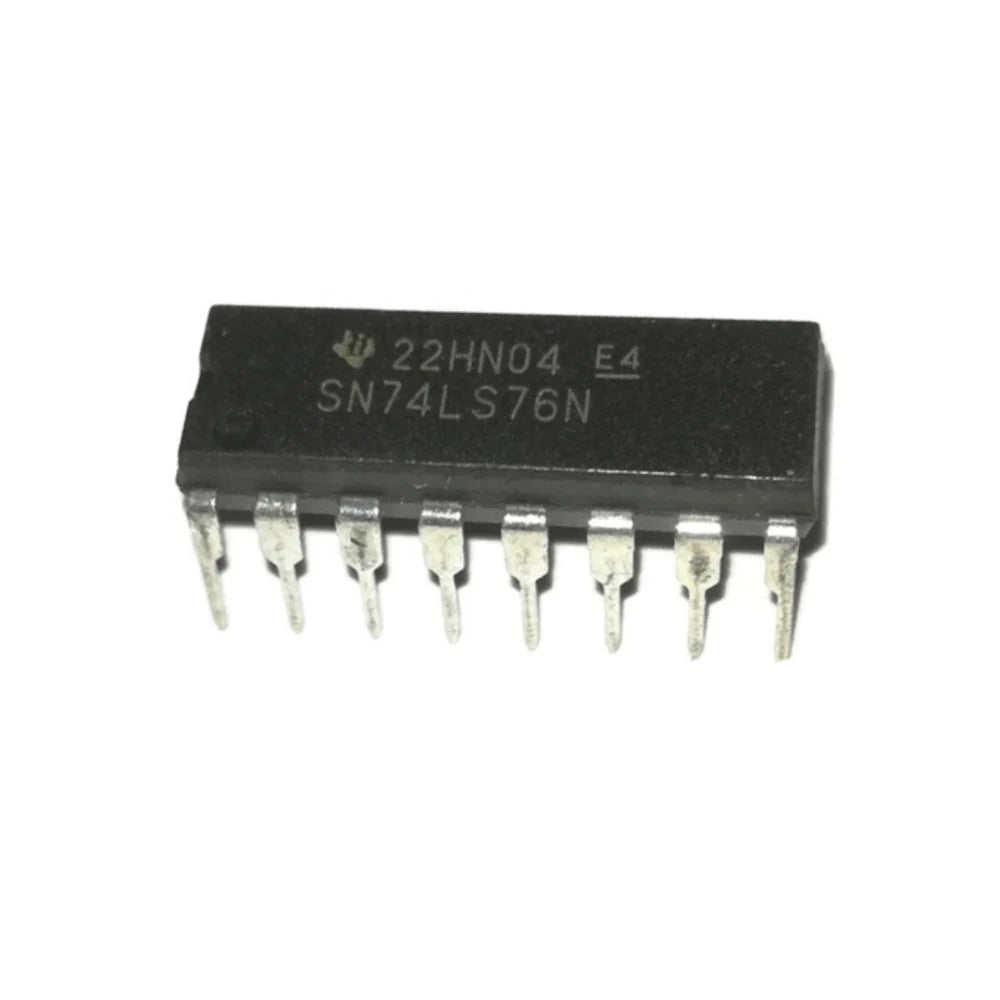

A standard, high-speed Low-Power Schottky TTL integrated circuit containing two independent J-K flip-flops with individual preset and clear inputs, globally known as 74LS76 (or 7476), housed in a breadboard-friendly 16-pin DIP (Through-Hole) package. Operating on the negative-going transition of the clock pulse, each flip-flop features individual J, K, clock, preset, and clear inputs, along with complementary outputs (Q and Q-bar). The active-low preset and clear inputs allow asynchronous setting or resetting of the outputs. It is a fundamental educational and industrial component for designing synchronous/asynchronous counters, shift registers, toggle circuits, and complex sequential logic systems.
__________________________________________________
المميزات الأساسية:
- النوع: قلاب ثنائي من النوع J-K يعمل بالحافة الهابطة (Dual J-K Flip-Flop)
- العبوة: مخصصة للتجارب والثقوب (DIP-16 Through-Hole)
- الجهد التشغيلي القياسي: 5 فولت (5V DC)
- التحكم الإضافي: يحتوي على مداخل تصفير (Clear) وضبط (Preset) مستقلة ونشطة عند الصفر
- الاستخدام الرئيسي: تصميم العدادات الرقمية، تقسيم التردد، مسجلات الإزاحة، وتدريس تصميم المنطق المتتابع (Sequential Logic)
