Description

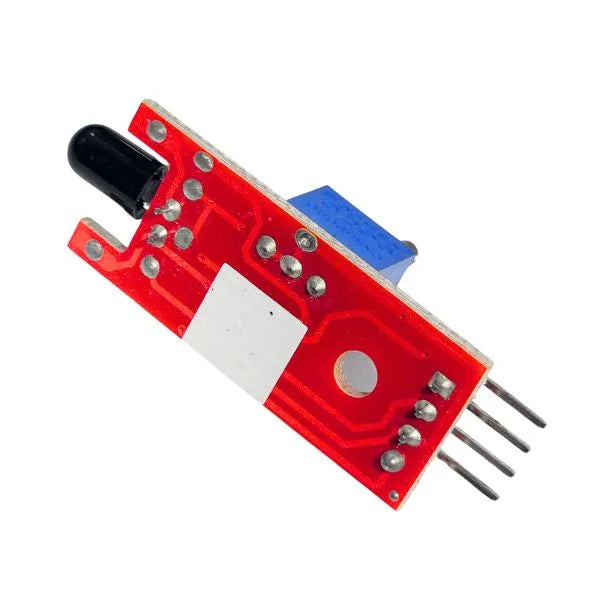

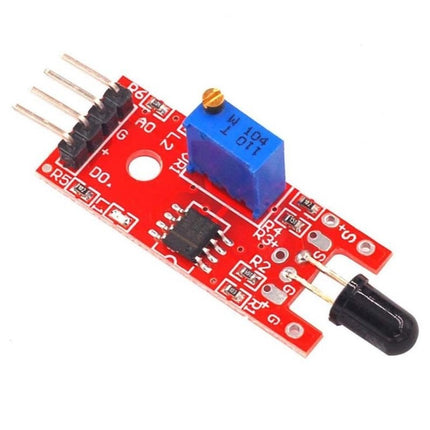

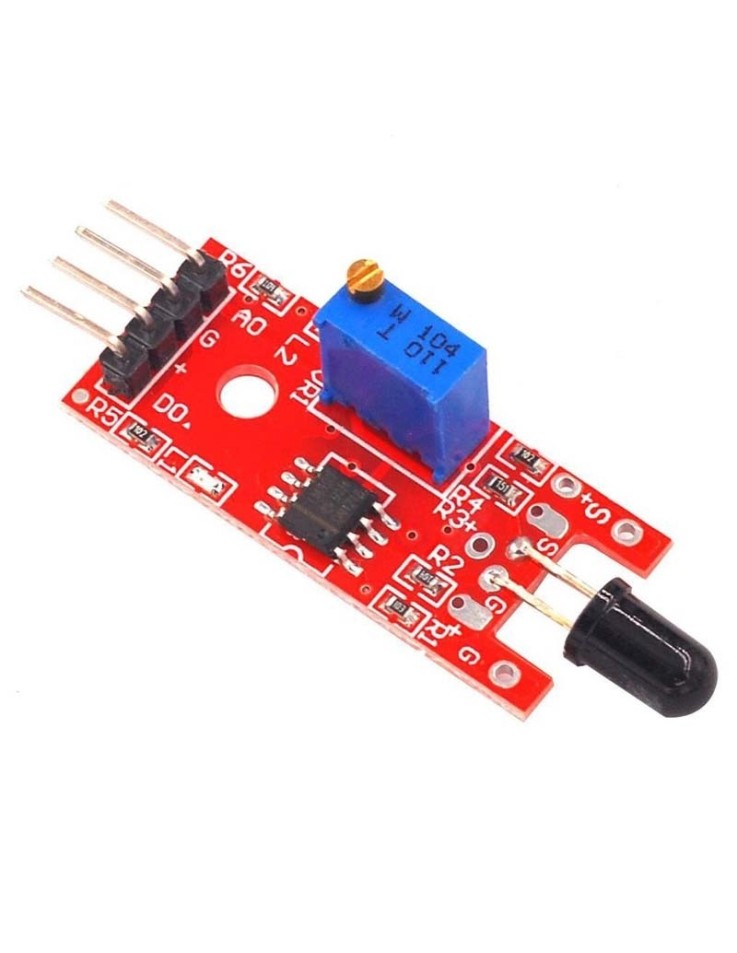

موديول حساس كشف اللهب والحريق بالأشعة تحت الحمراء KY-026 ذو المخرج الرقمي والتناظري (KY-026 Infrared Flame Sensor Module for Fire & Flame Detection with Dual Digital & Analog Outputs)، الحساس الأساسي المخصص للتحسس والإنذار المبكر عن وجود النيران والحرائق في الأنظمة المدمجة ومشاريع الأردوينو. يعتمد الموديول على مستقبل إشارة بالأشعة تحت الحمراء (IR Receiver Diode) عالي الحساسية المصمم خصيصاً لالتقاط الطول الموجي للضوء المنبعث من النار (بين 760nm إلى 1100nm) بزاوية استشعار تصل إلى 60 درجة. يدمج الموديول شريحة المقارن LM393 مع مقاومة متغيرة (Potentiometer) لضبط مستوى الحساسية بدقة، حيث يوفر مخرجين مستقلين: مخرج رقمي (Digital Output - DO) يعطي إشارة عالية/منخفضة عند اكتشاف الحريق لتشغيل الإنذار مباشرة، ومخرج تناظري (Analog Output - AO) يقيس شدة اللهب لحظياً وقرب الموائع. يعتبر هذا الموديول الخيار الهندسي الأول لبناء روبوتات إطفاء الحرائق، أنظمة السلامة والأمان الذكية، ومشاريع التخرج الهندسية.

__________________________________________________

KY-026 Infrared Flame Detection Sensor Module, engineered for real-time fire detection and flame telemetry in microcontroller environments. Built around a high-sensitivity NPN IR photodiode responsive to light wavelengths from 760nm to 1100nm, it features a 60-degree detection angle to sense open flames and fire sources. Integrated with an LM393 comparator IC and an onboard sensitivity adjustment potentiometer, the module delivers dual output modes: a Digital Output (DO) pin for binary state switching (threshold triggered) and an Analog Output (AO) pin providing real-time voltage scaling relative to flame intensity and distance. Operating on 3.3V to 5V DC logic, this module serves as an essential baseline sensor for fire-fighting robotics, automated safety alarm systems, industrial flame monitoring, and embedded engineering prototypes.

__________________________________________________

المميزات الأساسية:
* اسم المنتج: موديول حساس كشف اللهب والحريق KY-026 (KY-026 Flame Sensor Module)
* المكون الرئيسي: ديود مستجيب للأشعة تحت الحمراء IR Photodiode مع شريحة المقارن LM393
* نطاق الاستشعار: حساس للضوء والأشعة المنبعثة من النار بالطول الموجي (760nm - 1100nm) بزاوية 60°
* المخارج والتحكم: مخرجين (Analog AO + Digital DO) مع مقاومة متغيرة لضبط الحساسية ومؤشرات LED للحالة
* جهد التشغيل: يعمل بجهد ناعم من 3.3V إلى 5V DC متوافق كلياً مع Arduino و ESP32 و STM32
* التطبيقات النموذجية: روبوتات إطفاء الحرائق التلقائية، أنظمة إنذار الحريق للمنازل والمصانع، ومشاريع التخرج الهندسية

المواصفات

• الوزن: داخلي وخارجي

Pros and cons

• منتج مستدام، مثالي للاستخدام اليومي
• قد يتغير لونه عند التعرض لأشعة الشمس المباشرة
