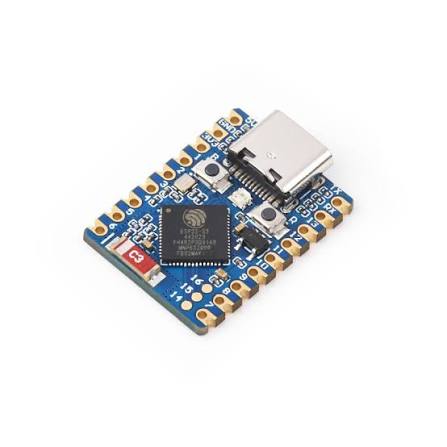

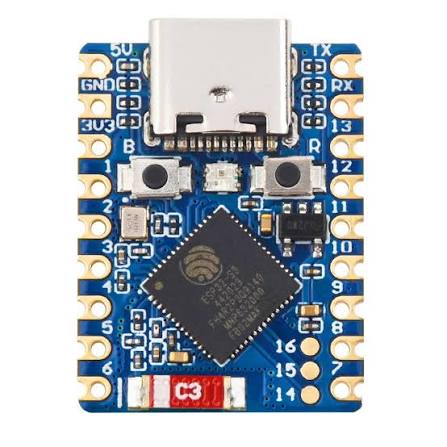

بورد التطوير المصغر المتقدم Waveshare ESP32-S3-Zero للذكاء الاصطناعي وإنترنت الأشياء

الوصف باللغة العربية:

احصل على القوة المعالجية الفائقة والأبعاد المصغرة مع بورد التطوير ESP32-S3-Zero من شركة Waveshare العالمية (نسخة بدون لحام أرجيل غير ملحومة). يتميز البورد بمعالج Xtensa 32-bit LX7 ثنائي النواة يعمل بسرعة تصل إلى 240MHz مع دعم تعليمات المتجهات لتسريع تطبيقات الذكاء الاصطناعي وتعلم الآلة (TinyML). يدعم الاتصال اللاسلكي المزدوج Wi-Fi 2.4GHz و Bluetooth 5 (LE)، ويأتي بحواف مخاطة (Castellated Module) تتيح تلحيمه مباشرة على اللوحات الإلكترونية أو استخدام الدبابيس المرفقة للربط على لوحات التجارب.

الوصف باللغة الإنكليزية:

Supercharge your compact AIoT and embedded vision projects with the Waveshare ESP32-S3-Zero Mini Development Board (Unsoldered Header Version). Powered by the high-performance Xtensa 32-bit LX7 dual-core processor running at up to 240 MHz, it features vector instructions for accelerated neural network and signal processing workloads. Supporting Wi-Fi (2.4 GHz) and Bluetooth 5 (LE), this mini MCU features a castellated design for direct SMT soldering or flexible pin-header breadboard prototyping via Type-C USB.

تطبيقات العنصر:

• تطبيقات الذكاء الاصطناعي المصغر (TinyML) مثل التعرف على الصوت والأشكال والرؤية الحاسوبية المنخفضة الطاقة.

• أجهزة إنترنت الأشياء (IoT) والأجهزة الذكية القابلة للارتداء (Wearable Electronics).

• بوابات الربط اللاسلكية بين الحساسات والسيرفرات عبر Wi-Fi و BLE 5.

• أجهزة التحكم والأنظمة المدمجة القائمة على بروتوكولات USB Human Interface Device (HID).

• مشاريع البوردات المخصصة حيث يمكن لحام الموديول كـ Surface Mount Component.

خصائص ومعلومات دقيقة:

• المعالج: ESP32-S3FH4 (Dual-Core Xtensa 32-bit LX7 up to 240 MHz).

• الذاكرة: 512 KB SRAM, 384 KB ROM, 4 MB Flash مدمجة.

• الاتصالات اللاسلكية: Wi-Fi 802.11 b/g/n (2.4 GHz) و Bluetooth 5.0 LE / Mesh.

• منفذ الطاقة والبرمجة: USB Type-C متصل مباشرة بوحدة USB OTG/JTAG المدمجة.

• الهيكل التظليلي: حواف Castellated تسمح باللحام المباشر كـ SMT Module بدون الحاجة لبين هيدر.

• منافذ GPIO: دعم 34x GPIOs مع دبابيس مفردة ومتاحة للأنالوج، SPI, I2C, UART, PWM.

• الإضاءة المدمجة: يحتوي على ليد قابل للعنونة WS2812 RGB LED مدمج على البورد.

• جهد التشغيل: 3.3V DC (مع منظم جهد عالي الكفاءة يقبل 5V عبر USB أو دبابيس التغذية).

⚠️ التنويه الفني الخارق:

1. منفذ الـ USB الداخلي المباشر (Native USB Hardware Serial/JTAG): شريحة ESP32-S3 تحتوي على وحدة USB OTG مدمجة ولا تستخدم شريحة CP2102/CH340 خارجية. عند رفع الكود عبر Arduino IDE أو ESP-IDF، يجب ضبط خيار USB CDC On Boot على Enabled لطباعة مخرجات الـ Serial Monitor بشكل صحيح، وفي حال عدم استجابة رفع الكود، اضغط واستمر على زر BOOT ثم انقر زر RESET لدخول وضع الـ Bootloader.

2. تيار الـ RGB LED المدمج (WS2812 on GPIO21): الليد المدمج WS2812 يتصل مباشرة بالـ GPIO21. انتبه إلى أن تشغيل الليد باللون الأبيض الساطع وبشدة $100\%$ يستهلك تياراً يصل إلى $50\text{mA}$ ويسبب حرارة موضعية صغيرة على البورد المصغر؛ يفضل خفض السطوع في السوفتوير لتجنب استهلاك الطاقة الزائد.

3. قيود دبابيس الـ Flash و الـ PSRAM الداخلي: رغم أن البورد يتيح الوصول لمجموعة واسعة من الـ GPIOs، تجنب استخدام الدبابيس المربوطة داخلياً بذاكرة الـ Quad-SPI Flash (المحددة في Datasheet Waveshare) لضمان عدم حدوث Kernel Panic أو تعليق البورد عند إقلاع النظام.
