📌 نبذة عن المشروع

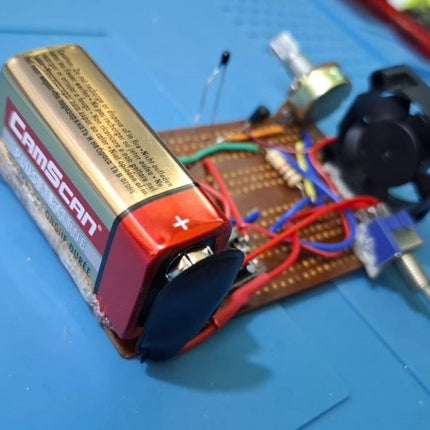

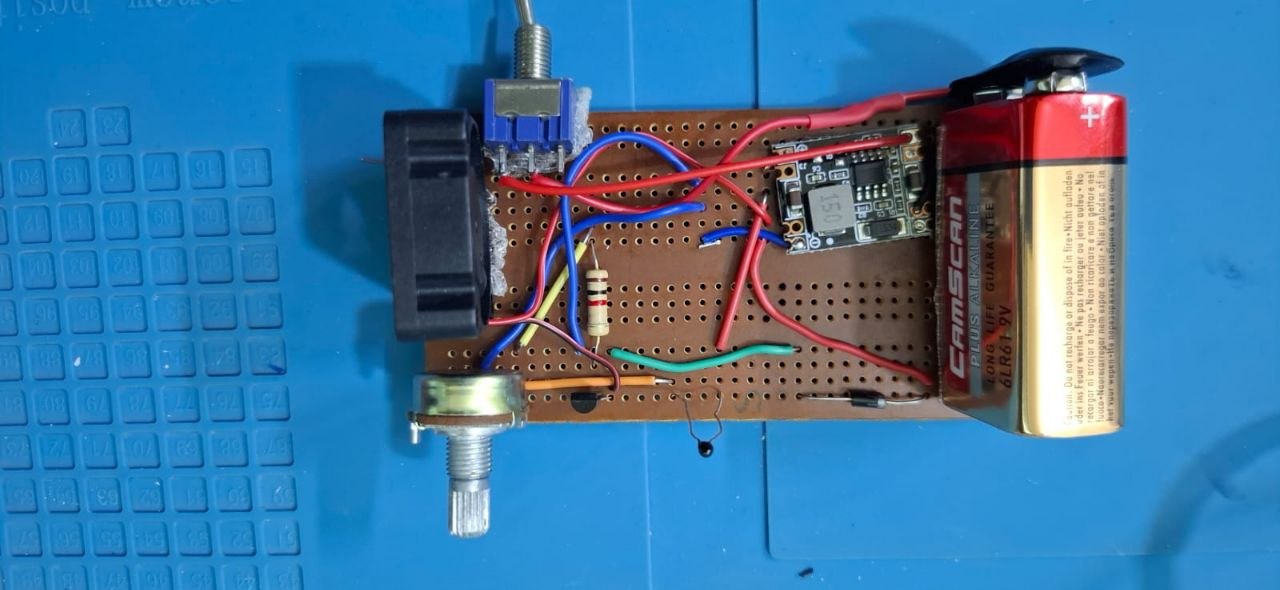

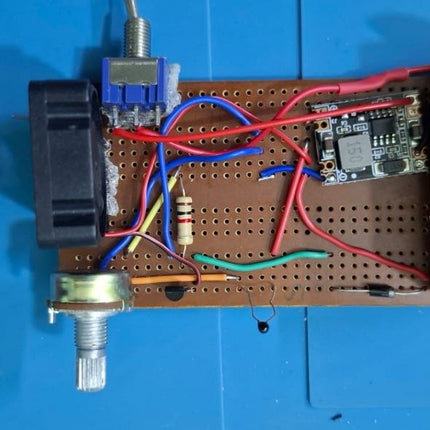

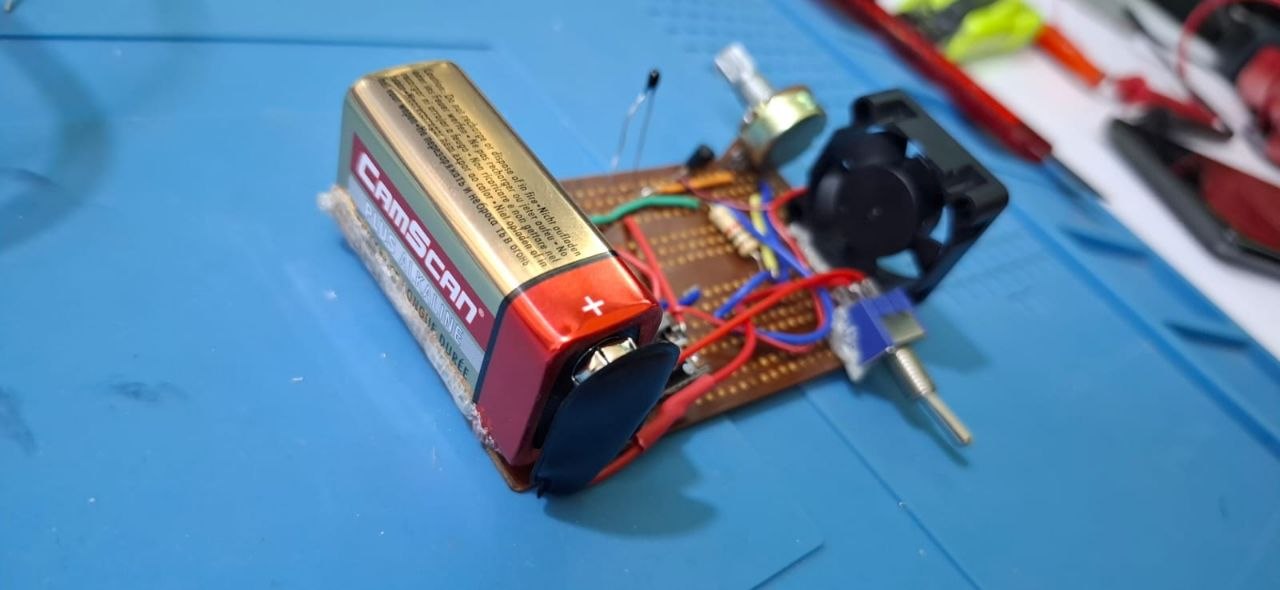

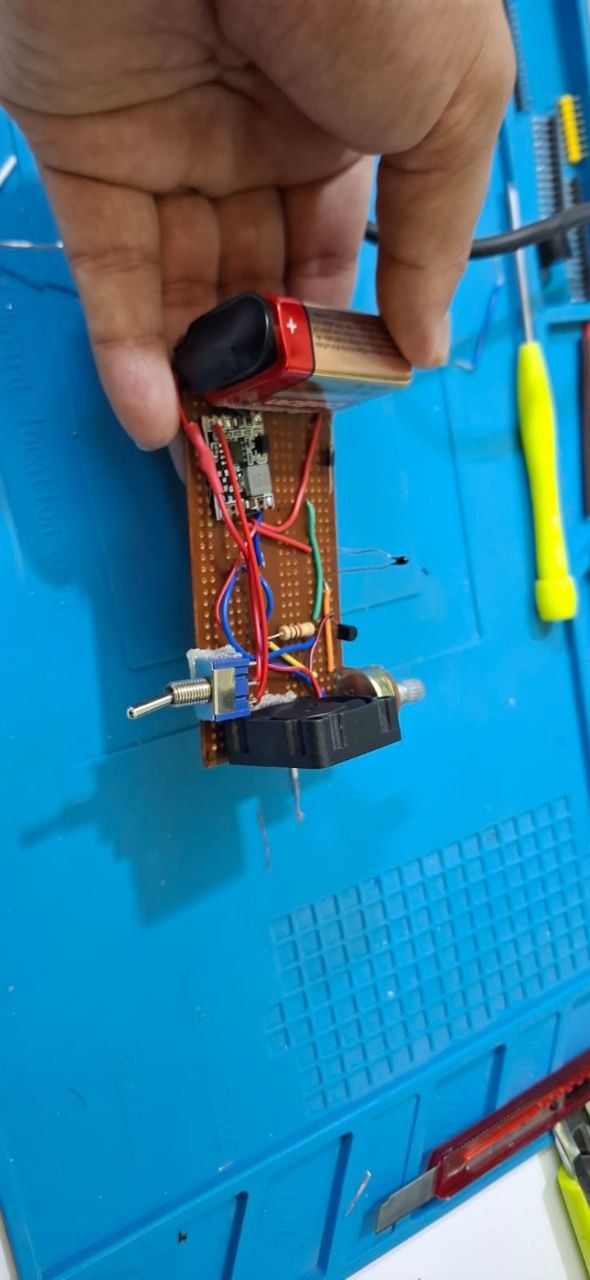

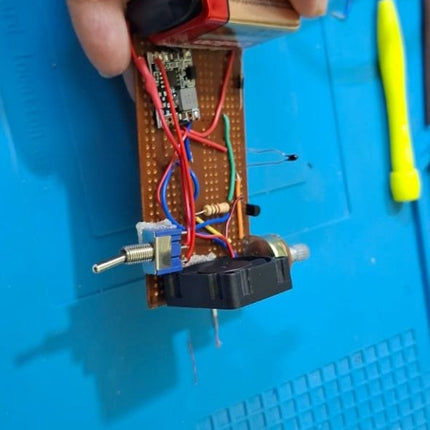

مشروع إلكتروني تعليمي بسيط وفعال يهدف إلى بناء نظام تبريد أوتوماتيكي يعمل عند ارتفاع درجة الحرارة عن حد معين. يعتمد المشروع على مكونات إلكترونية أساسية دون الحاجة إلى برمجة أو استخدام متحكمات دقيقة (مثل الأردوينو)، مما يجعله مثاليًا للطلاب والمبتدئين لتعلم كيفية عمل الحساسات والترانزستورات كـ مفاتيح إلكترونية (Electronic Switches).
⚙️ فكرة العمل (How It Works)
تشكل المقاومة الحرارية NTC والمقاومة المتغيرة Potentiometer دائرة مجزئ جهد (Voltage Divider).
تسترشد المقاومة الحرارية بالحرارة المحيطة؛ حيث تقل مقاومتها الكهربائية كلما ارتفعت درجة الحرارة.
انخفاض مقاومة الـ NTC يؤدي إلى ارتفاع الجهد الكهربائي عند قاعدة الترانزستور (Base).
عندما يصل الجهد على القاعدة إلى \approx 0.7\text{V}، يمر الترانزستور BC547 إلى حالة التوصيل الكامل (Saturation Mode).
يكتمل مسار التيار عبر المروحة إلى الأرضي (GND)، فتبدأ المروحة بالدوران تلقائيًا لتبريد الوسط المحيط.
يتم استخدام المقاومة المتغيرة للتحكم في حساسيات النظام ومعايرة درجة الحرارة المطلوبة لتوثيق بدء التشغيل.
🛠️ المكونات الإلكترونية المطلوبة
متحسس حراري (NTC Thermistor): قيمة 10k أوم.
ترانزستور (Transistor): BC547 (NPN).
مقاومة متغيرة (Potentiometer): 10k أوم أو 50k أوم.
مقاومة ثابتة: 1k أوم (لحماية قاعدة الترانزستور).
دايود حماية (Flyback Diode): 1N4007.
مروحة تيار مستمر (DC Fan): 5V أو 12V (سحب تيار أقل من 100mA).
لوحة تجارب (Breadboard) وأسلاك توصيل (Jumper Wires).
مصدر تغذية (Power Supply): يتناسب مع جهد المروحة المستخدمة.

📌 Project Overview

This simple and effective educational electronics project aims to build an automatic cooling system that activates when the temperature exceeds a certain threshold. The project relies on basic electronic components without requiring programming or the use of microcontrollers (such as Arduino), making it ideal for students and beginners to learn how sensors and transistors function as electronic switches.

⚙️ How It Works

An NTC thermistor and a potentiometer form a voltage divider circuit.

The thermistor's resistance is influenced by ambient temperature; its resistance decreases as the temperature rises.

A decrease in the NTC's resistance leads to an increase in the voltage at the transistor's base.

When the base voltage reaches approximately 0.7V, the BC547 transistor enters saturation mode.

 Once the current through the fan reaches ground (GND), the fan automatically starts rotating to cool the surrounding environment.

A variable resistor is used to control system sensitivities and calibrate the required temperature for startup.

🛠️ Required Electronic Components

Thermistor (NTC): 10kΩ

Transistor: BC547 (NPN)

Potentiometer: 10kΩ or 50kΩ

Fixed resistor: 1kΩ (to protect the transistor base)

Flyback Diode: 1N4007

DC Fan: 5V or 12V (draws less than 100mA)

Breadboard and jumper wires  Power Supply: Matches the voltage of the fan being used.
