Description

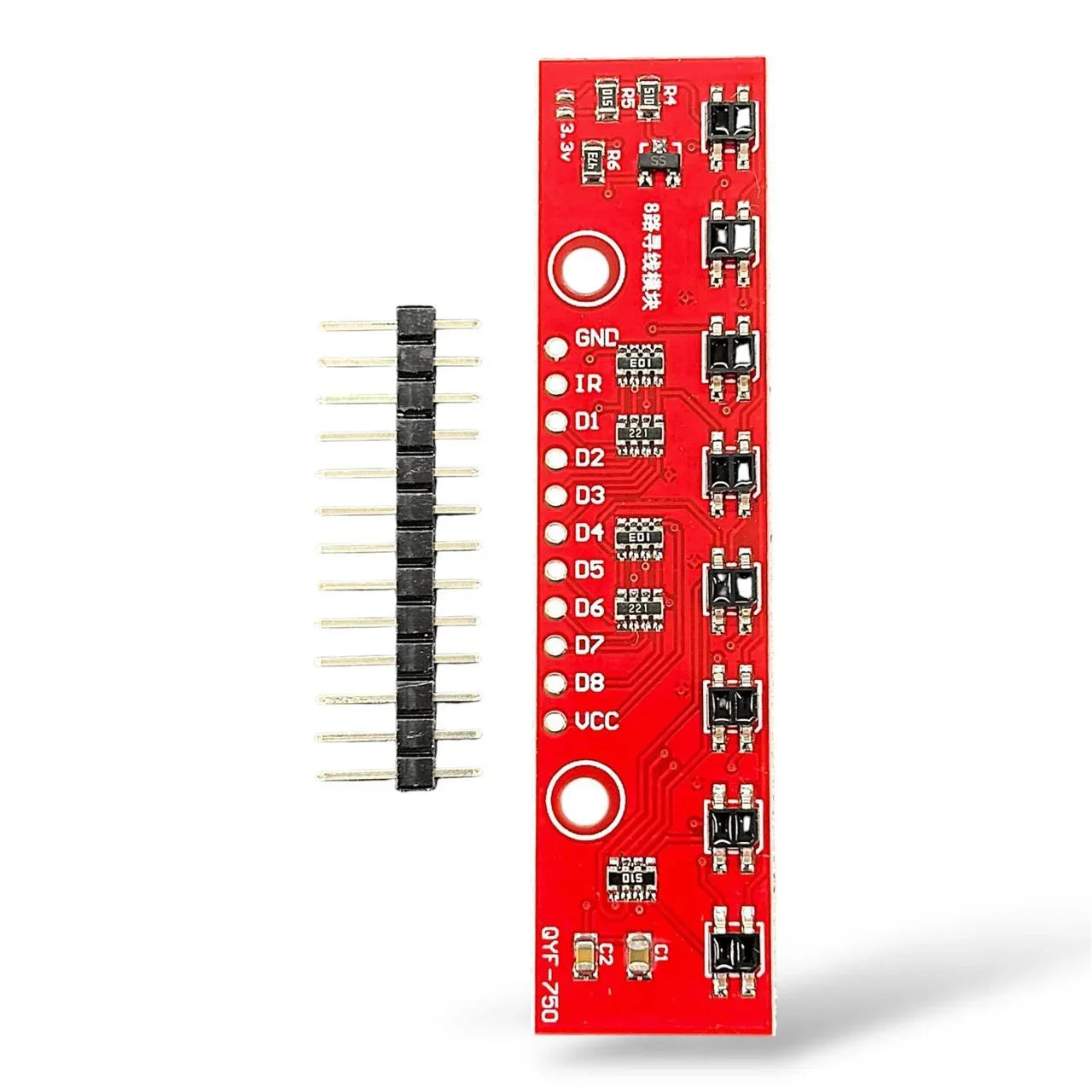

مصفوفة حساسات تتبع الخطوط الثمانية الاحترافية موديل NA507 (NA507 8-Channel Infrared Line Follower Sensor Module Array)، اللوحة المتكاملة والحل الهندسي الأساسي لبناء وتطوير روبوتات تتبع الخطوط المتقدمة وعالية السرعة. تضم اللوحة 8 حساسات انعكاسية بالأشعة تحت الحمراء (IR Reflectance Sensors) مرتبة بشكل متوازي ومثالي على بورد أحمر متين، مما يتيح للروبوت قراءة المسار بكفاءة عالية، اكتشاف الانحرافات المبكرة، والتعامل مع التقاطعات والزوايا الحادة بسهولة مقارنة بالحساسات المنفردة. تعتمد المصغرة على شرائح مقارن مدمجة لتوفير مخارج رقمية مستقلة (Digital Outputs D1-D8) لكل قناة استشعار على حدة، مع وجود مؤشرات ضوئية (LEDs) لكل قناة لتوضيح حالة قراءة الخط لحظياً. تعمل المصفوفة بجهد 3.3V إلى 5V DC وتتميز بسهولة الربط مع بوردات Arduino، ESP32، و STM32. تعتبر الخيار الهندسي الأول لروبوتات مسابقات تتبع الخطوط (Line Following Competitions)، الروبوتات الصناعية الذكية (AGV)، ومشاريع التخرج الهندسية.

__________________________________________________

NA507 8-Channel Infrared Line Follower Sensor Array Module, engineered for high-speed robotic navigation, autonomous line tracking, and grid detection. Featuring an inline array of 8 IR emitter-receiver reflectance pairs mounted on a robust FR4 PCB, this module provides wide-area spatial coverage to accurately sense line deviations, sharp turns, and T-junction intersections. Each channel is processed through onboard high-precision comparators, providing 8 discrete Digital Output channels (D1 through D8) alongside dedicated LED status indicators for real-time visual logic feedback. Operating smoothly within a 3.3V to 5V DC supply range, its parallel pin headers simplify direct interfacing with microcontrollers like Arduino, ESP32, and STM32 using standard GPIOs or multiplexers. The NA507 module serves as a primary hardware solution for competitive line-following bots, automated guided vehicles (AGVs), and microcontroller robotics prototyping.

__________________________________________________

المميزات الأساسية:
* اسم المنتج: مصفوفة حساسات تتبع الخطوط 8 قنوات (NA507 8-Channel Line Tracking Module)
* عدد القنوات: 8 حساسات انعكاسية بالأشعة تحت الحمراء (8 IR Reflectance Sensor Channels)
* واجهة الخرج: 8 مخارج رقمية مستقلة (Digital Outputs: D1 to D8) متوافقة مباشرة مع المايكروكنترولر
* المؤشرات والجهد: مؤشرات إضاءة LED لكل قناة قراءة مع دعم جهد تشغيل واسع من 3.3V إلى 5V DC
* التصميم والتثبيت: بورد أحمر متين مع ثقوب تثبيت جانبية جاهزة لتركيبها على شاسي الروبوت
* التطبيقات النموذجية: روبوتات مسابقات تتبع الخطوط السريعة، الناقلات الذكية المستقلة (AGV)، ومشاريع التخرج الهندسية

المواصفات

• الوزن: داخلي وخارجي

Pros and cons

• منتج مستدام، مثالي للاستخدام اليومي
• قد يتغير لونه عند التعرض لأشعة الشمس المباشرة
